微星B550系列主板 M.2插槽规格支持pcie4.0: 64Gbps理论速度是多少?再谈谈PCIE发展史 附送PCIE历史图标
微星B550系列主板包括像 MORTAR TORPEDO GAMING EDGE GAMING CARBON GAMING PLUS 等有很多型号,搜了下官网 竟然有21种
不管怎样 都是B550的不同马甲 规格差不多少
其中M2 SSD固态硬盘插槽看了全部都是一样的
2x M.2 slots (Key M)
M2_1 slot (from AMD processor)
Supports PCIe 4.0/ 3.0 x4 1
Supports SATA 6Gb/s
Supports 2242/ 2260/ 2280 storage devices
M2_2 slot (from AMD B550 chipset)
Supports PCIe 3.0x4
Supports 2242/ 2260/ 2280 storage devices
The supported specification depends on installed processor.
M.2接口方面主板也提供了两个，靠近CPU插槽带散热装甲的一个最高支持PCIe 4. 0 X 4模式，带宽可达惊人的64Gbps，同时支持SATA模式和PCIe 3.0模式；第二个接口仅支持PCIe 3.0 X 4模式，接口带宽为32Gbps。
很明显 两个槽 一个支持pcie4.0/3.0 一个只支持pcie3.0
而pcie4.0: 64Gbps理论速度是多少?
目前新的的PCIe 4.0标准传输速度可以达到64Gbps，也就是传输速度可以达到8GB/S
这个挺好算的 我们的千兆网络 带宽就是1Gbps 换算成下载速度 理论是 1250MB/S
这就很好算了 1250*6.4=8000MB/S
所以像 致态TiPro7000 西数SN770 这类pcie4.0的m2硬盘基本上可以发挥出性能跑满
关于
致钛Ti Pro 7000用到现在掉盘问题讨论帖子
http://g.nga.cn/read.php?tid=31570125&forder_by=postdatedesc
【教程】致态TiPro7000固件升级教程，解决X570平台芯片组导致的硬盘掉速问题
https://www.bilibili.com/video/BV1eS4y1C7Xx/
官网固件下载 https://www.ymtc.com/cn/techsupport.html
相关评测
新一代Xtacking架构惊艳！致态TiPlus7100 1TB SSD评测：无缓也可媲美旗舰
https://news.mydrivers.com/1/872/872007.htm
比上不足，比下有余丨致态TiPlus7100个人测评报告
https://zhuanlan.zhihu.com/p/580123162

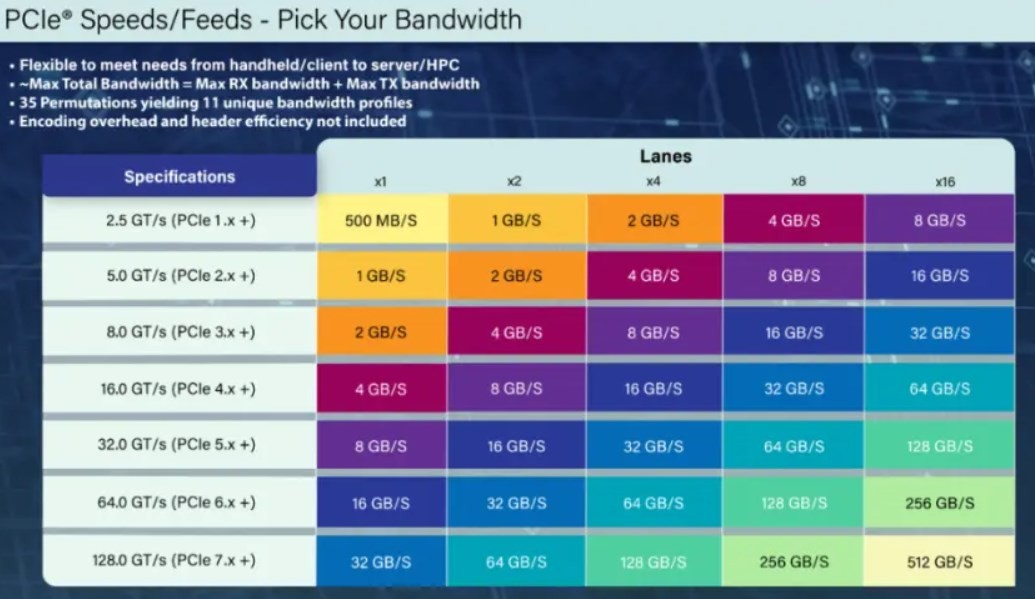

接下来看看PCIe时代的发展史
2001年英特尔提出PCIE，此举是为取代旧的PCI，PCI-X和AGP总线标准。
2003年推出PCIE1.0，8（x16）
2007年推出PCIE2.0，16（x16）
2010年推出PCIE3.0，32（x16）。可以看到之后几年一直处于PCIE3.0时代
直到2017年才推出PCIE4.0，64（x16）
2019年推出PCIE5.0标准，去年10月英特尔发布12代酷睿处理器，支持PCIe5.0标准，相信PCIE5.0消费级产品也在不久后面市。
新技术提供市场导向，市场需求反向推动新技术的发展。面对人工智能、物联网、云端数据存储以及最近火热的汽车等领域，交互时代需要更快、更高效的接口传输数据，所以我们可以看到每一代PCIE推出都带来翻倍的带宽。
新技术产品的推出，都优先应用于高性能计算服务器、云端数据存储等大型服务器领域。
消费级市场推出PCIE新技术产品，需周边配套产品支持以及成本等方面考虑，所以消费领域的应用往往要慢两至三年。
对于产品读速极限
从PCIE3.0消费级SSD四通道来说，理论带宽是3938.4MB/s，加上信令开销，所以PCIE3.0 SSD极限应该在3500MB/s左右。
PICE4.0四通道SSD理论带宽是7.88GB/s，加上信令开销，极限应该在7.5GB/s左右。
由此区分出了入门级别、旗舰级的SSD产品
大家可以看看手上SSD的传输速率，由此可判断产品处于什么级别。 作者：Kimtigo金泰克 https://www.bilibili.com/read/cv18040392 出处：bilibili
