这样一来DP2.0和DP2.1在功能和性能上就没有任何区别
DP2.0作为目前最快的影音数据交换协议,有着16k超强分辨率和80 Gbps带宽能力,相对于上一代DP 1.4,有了质的飞跃。今天小泽就分享关于DP2.0的科普,分析一下DP2.0和DP1.4的区别,一起来看下~
DP2.0全称是DisplayPort2.0,由管理方VESA视频电子标准协会于2019年发布,是一种数字式影音数据交换协议,主要用于视频源与显示器等设备的连接,也支持携带音频、USB和其他形式的数据。
接口外观
在上期的推文中,也提到了DP2.0接口的变化,据DP2.0管理方VESA协会公布,DP Alt模式可与USB4规范无缝衔接,USB4融合了雷电和USB协议,将在雷电3免专利费的基础上推广。
USB4采用USB-C接口设计,也意味着DP2.0物理接口可转型为新型的USB Type-C接口,因此DP2.0接口可以有DP和USB Type-C两种形态。
为了区别于普通的Type-C接口,DP2.0会在接口处增加DP标识,就像雷电3接口旁边有雷电标识一样,用户可以更直观识别出DP2.0接口。
所以,DP2.0有DisplayPort和USB Type-C两种物理外形,DP1.4还是传统的DisplayPort接口。
传输带宽
按照设计方案,DP 2.0的传输带宽高达80Gbps,是当前DP1.4的2.5倍,是HDMI 2.1的1.6倍,最大支持16K(15360*8460)的超强分辨率,甚至双屏4K 144Hz无损也不再话下。

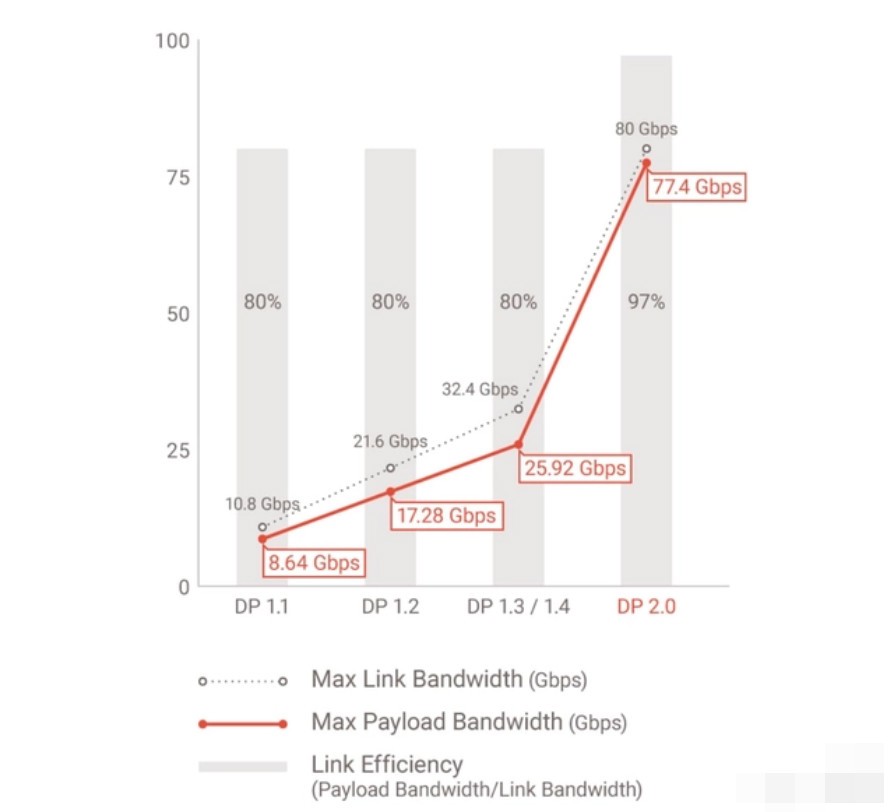

同时DP2.0使用了最新的编码协议,新标准的带宽利用率高达97%,有效带宽峰值为77.4 Gbps,约是DP1.4有效带宽的3倍。
DP2.0带宽为80Gbps,支持16K@60Hz、8K@120Hz和4K@144Hz;
DP1.4的带宽为32.4Gbps,支持8K@30Hz和4K@120Hz。
dp1.4最高支持240hz刷新率,不过显示分辨率仅1080

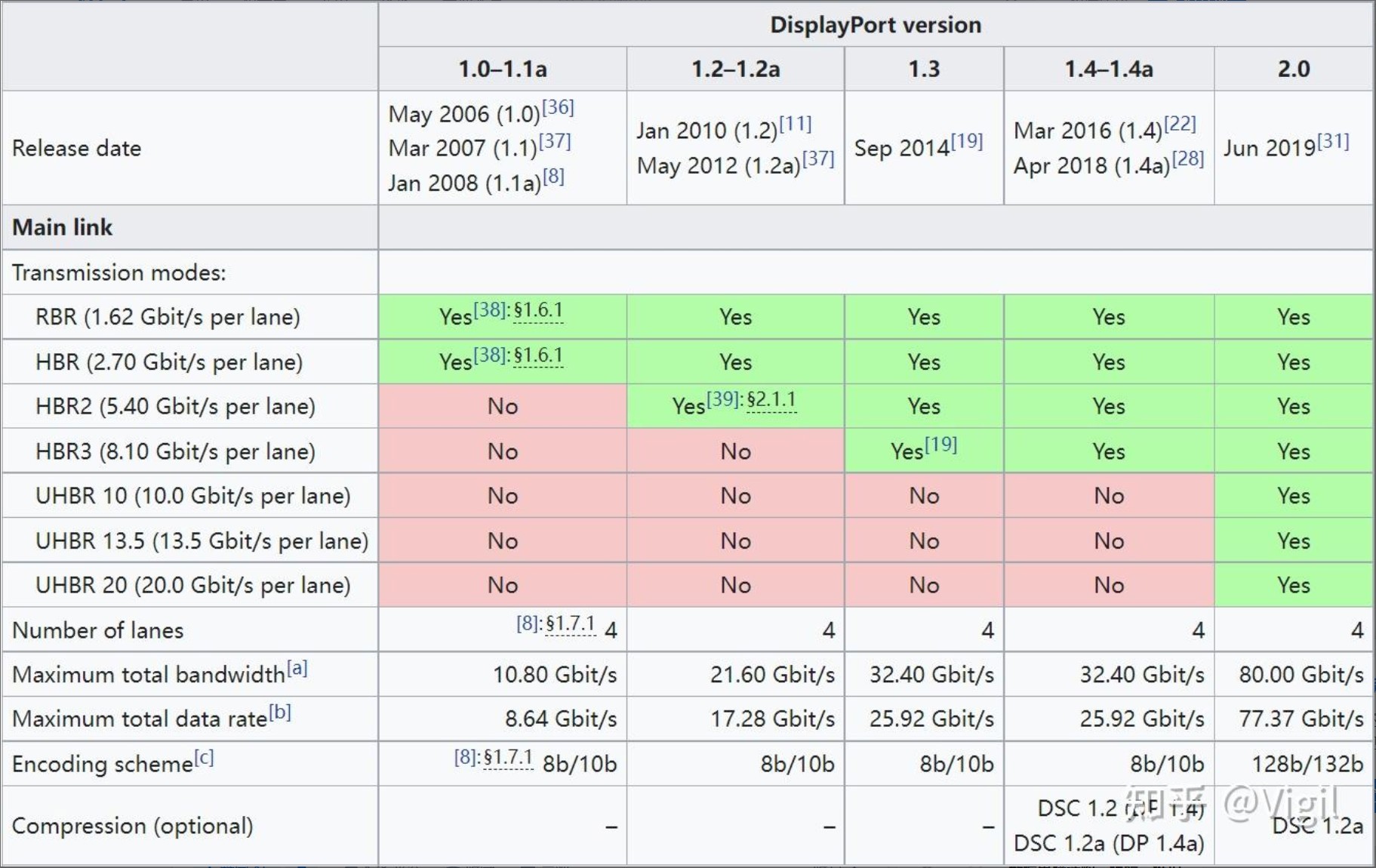

dp1.4最大支持2k 165hz还是2k 240hz呢? 看下面这张图就足够
那么理论在哪呢 怎么判断的? 下面这张图足够了
DP1.4的带宽为32.4Gbps

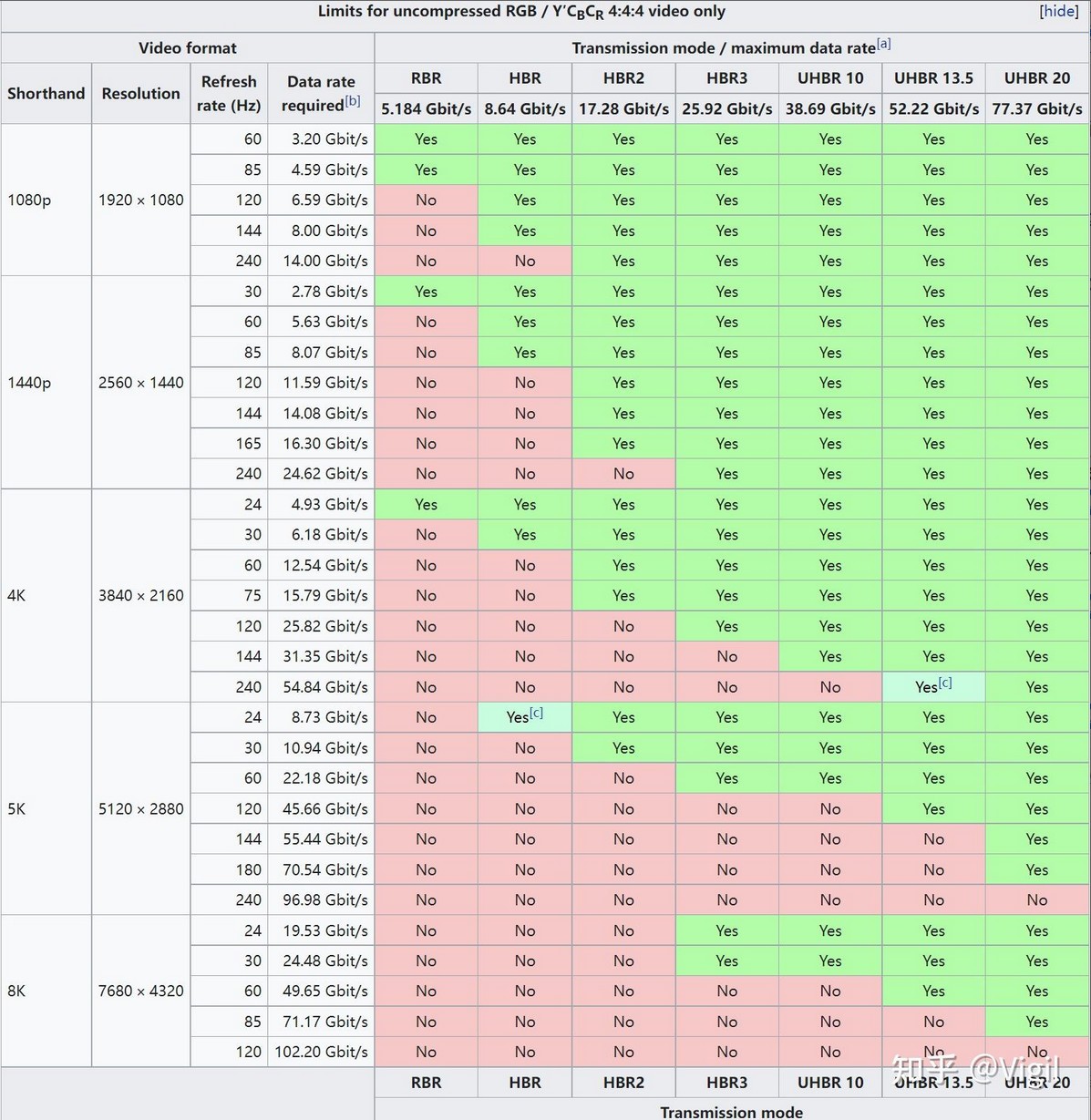

DP2.0带宽为80Gbps 根据这两个理论知识 去卡下面的表格即可
比如是DP1.4 只要表格中要求的带宽小于32.4Gbps都支持
同理 DP2.0 只要表格中要求的带宽小于80Gbps都支持
以上就是关于DP2.0和DP1.4的区别分析,对于DP线,你还有哪些需要了解的呢?评论区分享~
显示器接口又变了!DP 2.0直接变成DP 2.1,功能完全不变
在接口部分,除了HDMI比较流行之外,PC显示器上更流行的其实是DP接口,毕竟看现在的显卡,DP口通常就有三个,HDMI接口才几个?DP接口这两年比较流行的是DP 1.4,按道理说下一个版本应该就是DP 2.0了,传输带宽达到80Gbps,远远强于现在的HDMI 2.1版本,不过DP 2.0的设备迟迟难以上市,毕竟需求这么高带宽的显示设备很少。不过DP协议的缔造者VESA等不及了,近日直接宣布最新的DP 2.1版。
但很好笑的是,DP 2.1版在功能上和DP 2.0版完全相同,几乎没有任何区别。VESA自己在声明中表示:自己和成员一直在努力,致力于支持DisplayPort 2.0的产品能够真正满足更新、要求更高的DisplayPort 2.1规范。现在所有先前获得认证的DisplayPort 2.0 产品,都已经通过了DisplayPort 2.1的认证。也就是说之前那些DP2.0的产品,现在摇身一变全部升级成了DP2.1的产品!
我们也不知道这到底是是混乱呢还是VESA图省事……这样一来DP2.0和DP2.1在功能和性能上就没有任何区别,接口类型不同会影响兼容性 当然变化还是有一些的。因为之前一些DP2.0设备因为接口不同,产品类型不同,所以大家很担心相互之间的兼容性,现在不会有这个顾虑了。只要接口匹配,无论是传统的DP接口也好,新的Type-C接口也好,只要通过了认证,都可以以超高带宽正常工作,比如4K、8K、16K等高分辨率,厂商实现起来也更为简单一些了。
另外由于DP2.1的出现,这使得线缆长度也得以改善,我们都知道线缆长度越长,相应的性能就要下滑。但是现在DP2.1下,超过1米的线缆也能达到80Gbps的传输速率,而超过2米的线缆也能达到40Gbps的传输速率,这样就能让设备之间获得更好的连接性。当然对于DP2.1来说,真正的意义可能是实现了DP接口和USB 4.0规格的融合,现在DP和USB两种接口协议,最大都能达到80Gbps的传输速率,DP又引入了Type-C的接口,可以说两种规格在性能和物理上都可以得到统一。
理论上说,买一根80Gbps速率的Type-C线缆,用户可以将它作为USB 80Gbps的线缆用,也能将它作为DP2.1的线缆用,只要接口符合要求就行(也能当雷电4接口)。所以从这点来看,或许未来显示器和显卡会更多出现Type-C接口,这将成为一个真正集数据传输和图像传输的接口规范。从这个角度来说,只要显卡和显示器未来更多采用Type-C接口,很多问题倒是显得方便了。
当然了,由于DP2.0的设备实在太少,匆忙推出DP2.1渠道DP2.0,估计也是VESA想出来的一个法子,希望有更多厂商积极推出DP2.1的产品,现在DP2.1和USB 4.0都融合得这么紧密了,厂商再不推出新东西的确有点说不过去了。据说第一款采用DP2.1的显卡会是AMD的RX 7000显卡,我们可以期待一下。不过更关键的是要显示设备支持DP2.1这一接口,不过这么高的带宽似乎在目前4K显示器上完全用不上啊!
这几张图参考价值巨大
来源 https://www.zhihu.com/question/527102046/answer/2710939163
博主总结 鉴于上述知识
DP1.4带宽32.4Gbps 最大支持 2k @165HZ 8K@30Hz和4K@120Hz
DP2.0带宽80Gbps,最大支持16K@60Hz、8K@120Hz和4K@144Hz;
以及现在的显示器规格 一般就是 2K 165HZ 4k 144HZ
我觉得只要是不超过 4k 144HZ 这个要求 用dp1.4够用 毕竟目前桌面级最强显卡4090 也只有dp1.4接口
如果未来8K显示器普及了 我觉得个人用不上 再用dp2.0足以
